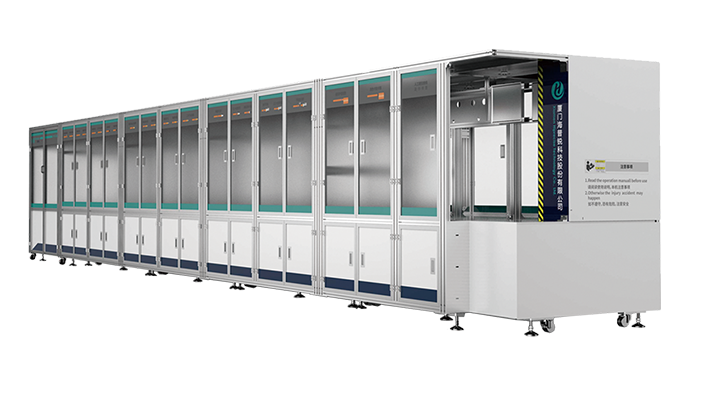

Основные функции модулей включают в себя установку герметизации, резку изоляции вращающимся ножом, лазерное удаление алюминиевой фольги, резку экрана, резку внутренней изоляции вращающимся ножом, сборку внутреннего/внешнего кольца, опрессовку кольца экрана, ультразвуковую сварку выводов, опрессовку выводов, термоусадочную трубку, сборку корпуса и т. д. Модульная конструкция обеспечивает быструю замену модулей после замены продукта и модернизации, что повышает совместимость производственной линии.

Функции

• Сборка задней крышки

• Герметизация кольца

• Снятие внешней изоляции

• Лазерное удаление алюминиевой фольги

• Резка экрана, переворот экрана

• Резка внутренней изоляции

• Сборка внутреннего/внешнего кольца

• Обжим экранирующего кольца

• Ультразвуковая сварка наконечников

• Обжим наконечников

• Установка термоусадочной трубки

• Сборка корпуса

Сечение провода: 3-95 мм²

Время цикла: обработка одного конца провода ≤ 15 с (в зависимости от фактического процесса продукта)

Длина зачистки: снятие внешней изоляции 0-100 мм, снятие внешней изоляции 0-50 мм (полное/полузачистка), точность зачистки ± 0,3 мм, точность резака 0,05 мм

Лазерное удаление алюминиевой фольги: сохраняемая длина должна быть ≤ 2 мм от корня, экран и внутренняя изоляция не должны быть повреждены.

Сохраняемый размер экрана: 5-30 мм

Длина переворота экрана: ≤ 30 мм, переворот ровный и аккуратный
